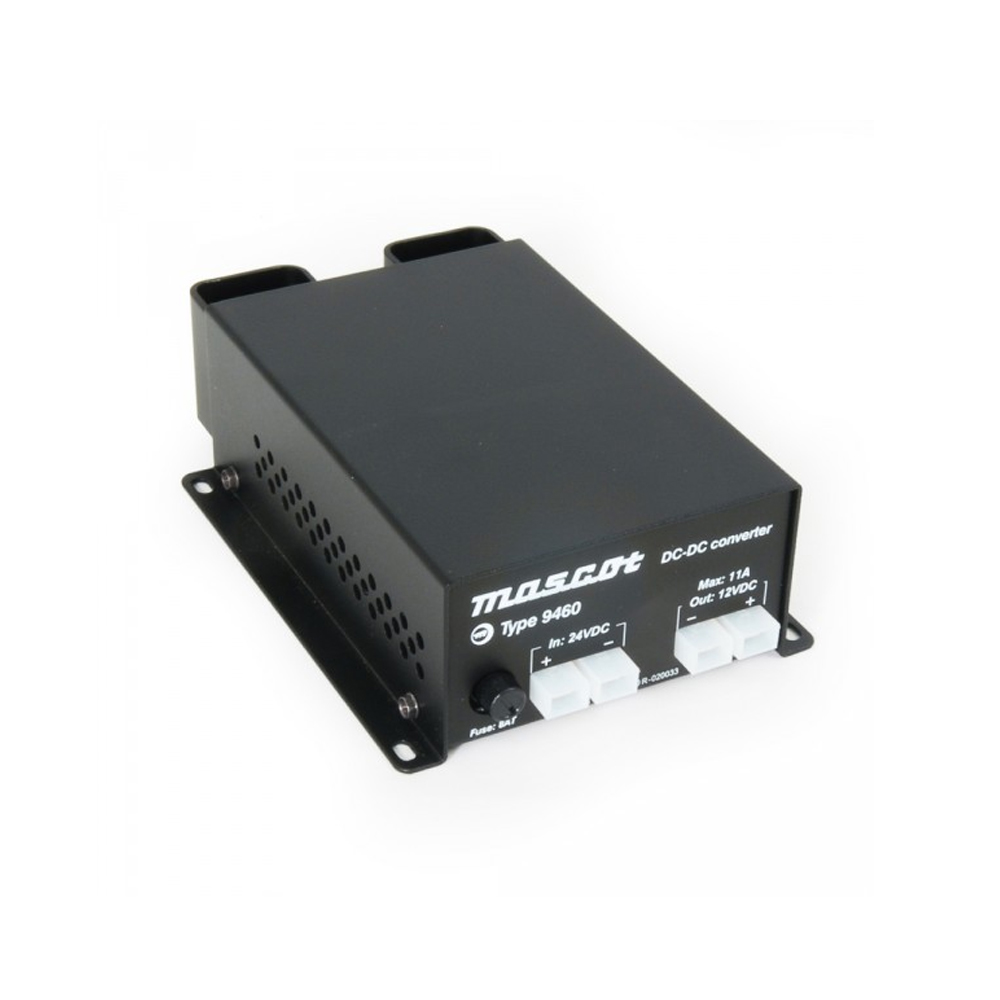

MASCOT 9460

Omformer Mascot 9460 24/12V 8,0A

Converter med små utvendige mål som leverer kontinuerlig 8A.

Sikret mot polvending og over- spenning (transorb diode mot transienter > 51 V).

8 A sikring (inngang)

Termisk sikret, kortslutningssikker og overspenningsbeskyttet ved ca. 16 V (utgang)

Felles minus for inn og utgang

6,3 mm flatstiftkontakter (inngang og utgang)

“E”-merket for kjøretøy direktivet (95/54/EC))

Mål (LxBxH): 155x107x47mm

Tekniske data

Inngangsspenning: 18-32 VDC

Utgangsspenning: 13,2 VDC

Innvendig justerbar: 9,0-14,5 VDC

Maks. utgangseffekt

• Kontinuerlig: 106 W

• Kortvarig: 145 W

Laststrøm:

• Kontinuerlig (-20°C – +30°C): 8,0 A

• Kortvarig: 11,0 A

• Lineært avtagende til (ved +60°C): 6,0A

Lastregulering (0-8,0 A last og 24 V inngangsspenning): 3 %

Linjeregulering (21-32 V inngangs- spenning og 8 A last): 2%

Svitsjefrekvens ca.: 55kHz

Tomgangsstrøm ca.: 50mA

Temperaturområde: -20°C – +30°C

Rippel (8 A last og 28 V inngangsspenning): 50 mV p-p

Virkningsgrad (8 A last og 28 V inngangsspenning): 86%

EMC standarder:

• Emisjon:EN 61000-6-3,95/54/EC

• Immunitet: EN 61000-6-1,95/54/EC

Mål (L×B×H): 155 × 107 × 47 mm

Vekt: 400 g
